العرض الفني للغرف

أولًا : جسم الغرفة

يتكون جسم الغرفة من حوائط وأسقف سابقة التجهيز معزولة بمادة البولي يوريثان خامة إيطالي بكثافة أعلى من 35 كجم / م

High Pressure والمحقون بماكينة حقن

مما يعطي كفاءة عالية للعزل الحراري ، الحوائط والأسقف مغلقة من الداخل والخارج بالصاج المجلفن المدهون خامة (سعودي / تركي ) سمك 0.4 مم

Double male & female يتم تجميع الحوائط بطريقة

كذلك الأسقف

مواصفات الصاج المستخدم

Coated sheet metal.
Color: white

مواصفات خامات الحقن

Injected polyurethane B2, injected with a high-pressure

Machine
Molded density 42 kg/m3
Resulting foams are combustion modified according to DIN 4102 class B2 standard VORACORE CD 1076.
Injected B2 polyurethane with high pressure. Machine (Saip made in Italy).
معامل انتقال الحراري 0.17 كيلو كالوري / متر مربع ساعة درجة مئوية 10سم
B2 مقاومة البائل للحريق

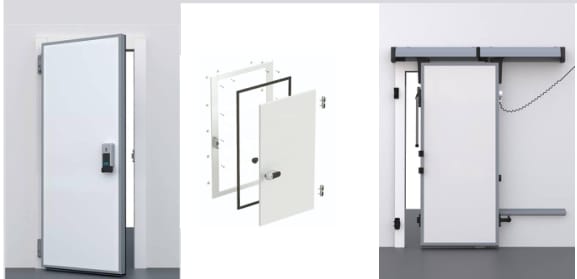

ثانيًا : الأبواب

تجهز الغرف بعدد (1) باب مفصلی، ابعاد ضلفة الباب (2م * 1م)
.الباب مغلف من الداخل ومن الخارج بالصاج المدهون سمك 0.5 مم لون ابيض
.الباب معزول بمادة البولي يوريثان بسمك 10 سم
.الباب مزود بعجلات والسكاكات المستوردة عالية الجودة
.الباب مزود بكاوتش مقاوم لدرجات الحرارة المنخفضة
.السكاك مزود بيد للفتح من الداخل في حالة الطوارئ

ثالثًا :عزل الأرضية

أرضية مغضاة بفوم أزرق وطبقة أنسومات مكوية بالتسخين

رابعًا : الإضاءة

لمبات موفرة للطاقة بكشافات مقاومة للمياة مع عزل الكابلات والأسلاك داخل الغرفة بشكل يضمن سلامة الاستخدام

أعمال الكهرباء والكنترول

يتم تنفيذ أعمال التبريد طبقًا للآتي

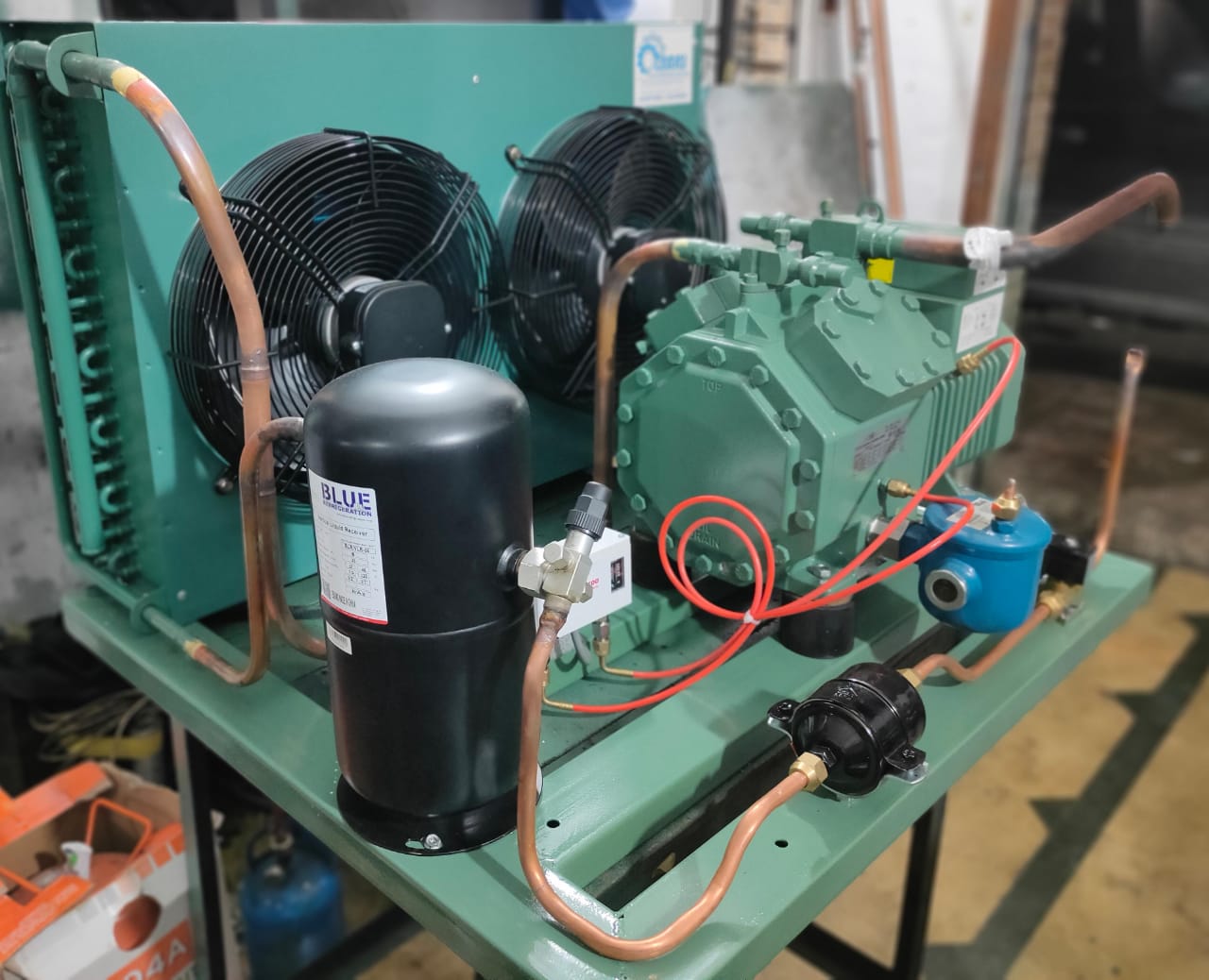

البند الأول : وحدات التكثّف

وحدات التكثيف صناعة مصرية طبقًا لأصول الصناعة مزودة بمكثفات من النوع الذي يبرد بالهواء الجوي والجسم الخارجي للوحدة من الصلب المقاوم للصدأ وللظروف المناخية ، ويكون الكباس والمكثف وخزان القربون مجمعة على قاعدة حديدية واحدة وتركب الوحدات على كاوتشات مانعة للاهتزاز وأن يركب على كل وحدة بدائرة التبريد الأجهزة الآتية

High Manual Reset جهاز تحكم وأمان للضغط العالي والمنخفض *

Manual Reset جهاز تحكم وأمان لضغط الزيت *

فلتر ومجفف للفريون من النوع الذي يمكن فصله وتغييره من دائرة الغاز عند الحاجة

محبس سولونيد كهربي لغلق وفتح دائرة الغاز عند التشغيل والإيقاف *

Compressor Crank Case Heater *

البند الثاني : الكباسات

(Semi Seald) الكباسات من صناعة معتمدة ألماني بيتزر مفتوح

أو حسب رغبة العميل محملة على سوست وذات سعة كافية لتغطية الأحمال الحرارية المطلوبة وتعمل بكفاءة عالية على أحمال متغيرة وتزييت الكباس جبريا ومتصل به مانومتر للسحب وآخر للطرد من النوع المملوء بالجلسرين ومزود بنظام أمان على الضغط العالي والمنخفض وموزود بفاصل للكباس عند هبوط ضغط الزيت عن حدود الأمان من النوع الذي يعاد تشغيله بعد الفصل

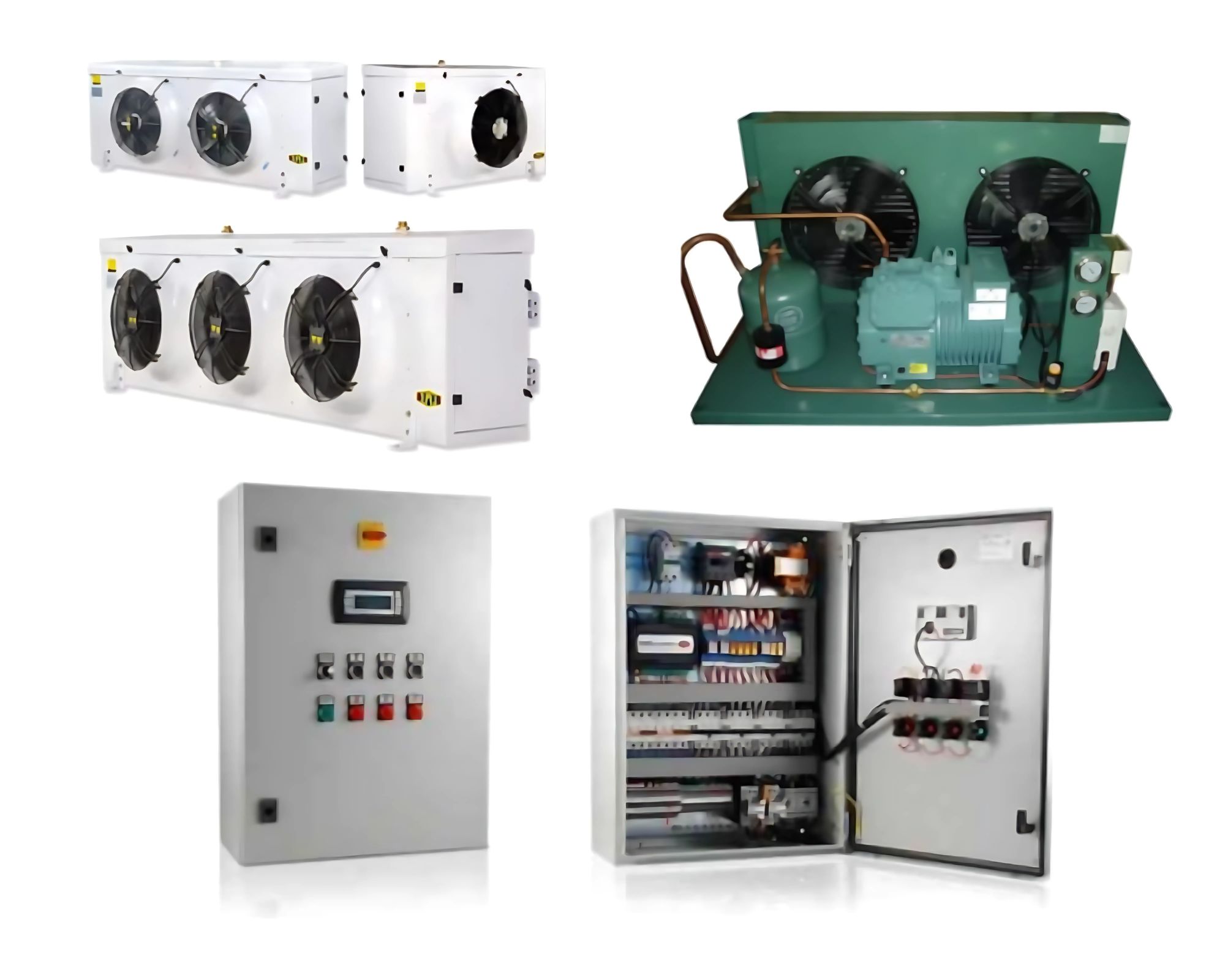

البند الثالث : وحدات التبخر

المبخر من صناعة معتمدة صناعة مصرية (الحافظ أو أسيا ) جسمه مصنوع من الألومنيوم

المدهون والكويل مصنوع من المواسير النحاس مولر الأمريكي ومن النوع في السطح الكافي

مصنوعة من الألمونيوم أو من مادة لا تصدأ ومروحته متزنة ديناميكيا (Fins) الزعانف

واستاتيكيا ومحور المروحة يعمل على تيار من 220 فولت / 50 هيرتز

البند الرابع: شبكة مواسير غاز التبريد

مواسير غاز التبريد ما بين وحدات التكثيف والمبخرات مصنوعة من النحاس الأحمر بالقطاعات

المناسبة والمذكورة بجداول الصانع والمحابس اليدوية والمشتركات والأكواع ومصائد الزيت

البند الخامس : لوحات التحكم والتشغيل للوحدات

مفتاح عمومي اوتوماتيك ثلاثي الأوجه من النوع القاطع على الحمل –

كونتاكتور وأوفر أود لكل محرك كهربائي –

(كونتاكتور لمجموعة السخانات بالمبخر (طبقاً لكتالوج المواصفات الخاصة بالشركة المصنعة –

حماية ضد ارتفاع أو انخفاض القولت عن حد الأمان –

حماية ضد سقوط أحد الفازات أو عكسها –

مؤقت زمني في وقت ومدة دخول السخانات –

كونتاكتور + اوفر لود لكل (كباس ، مبخر ، سخان) –

HR دائرة تشغيل لكل وحدة تبريد يشتمل على فيوزات –

سريع القطع المحركات الكباسات وفيوزات لبواقي المحركات

لمبات بيان ومفاتيح اللازمة للتشغيل –

البند السادس : الكابلات والموصلات الكهربائية

تكون من النحاس بالأطوال والقطاعات المناسبة للأحمال المختلفة ويتم تركيبها داخل مواسير معتمدة
